THIẾT BỊ CẤP LIỆU
Giải pháp định lượng chính xác cho đa dạng loại vật liệu
ED 65 THIẾT BỊ CẤP LIỆU
Bộ cấp liệu định lượng trục vít đơn ED 65 kiểu thể tích (volumetric), không trang bị bộ hỗ trợ xả liệu/phá vòm liệu (discharge aid/bridge breaker), được tích hợp cơ cấu bảo vệ tiếp xúc an toàn cùng ống xả liệu theo phương ngang hoặc phương đứng. Thiết bị đặc biệt phù hợp để định lượng các loại vật liệu có khả năng chảy tốt và chảy tự do như:
- Bột (powders)
- Mảnh vụn hoặc vảy (flakes)
- Sợi (fibres)
- Hạt (granules)
- Kết tụ hạt (agglomerates)
với kích thước hạt lên đến 10 mm.

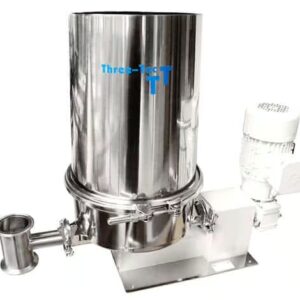

ZD 22 FB
Bộ cấp liệu định lượng trục vít đôi ZD 22 FB với đáy phẳng, được trang bị cánh gạt đáy (floor scraper) và cơ cấu chống trượt nguyên liệu (anti-slip protection), thích hợp cho việc định lượng chính xác theo thể tích (volumetric) hoặc trọng lượng (gravimetric) đối với các loại bột có đặc tính chảy kém hoặc không chảy tự do.
Toàn bộ thiết bị được chế tạo bằng thép không gỉ, với bề mặt được mài và đánh bóng đạt độ nhám Ra 0,8 μm hoặc Ra 0,4 μm, cùng các góc bo tròn bán kính 3 mm, đáp ứng các yêu cầu cao về vệ sinh và làm sạch.
Phiên bản dành cho ngành dược phẩm cũng được cung cấp cho tất cả các thiết bị trong dòng sản phẩm này.

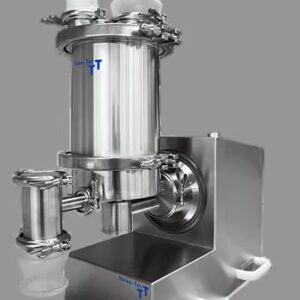

ZD 12/22 FB PHARMA
Bộ cấp liệu định lượng đáy phẳng theo trọng lượng (gravimetric) ZD 12 FB hoặc ZD 22 FB có thể được lắp đặt trong vỏ bảo vệ chống bụi và chống nước, đồng thời đặc biệt phù hợp để định lượng các loại bột có đặc tính từ chảy tự do đến rất khó chảy, bao gồm cả các vật liệu vón cục, ẩm hoặc dễ tạo cầu liệu (bridging).
Thiết bị được chế tạo hoàn toàn bằng thép không gỉ, với bề mặt được mài và đánh bóng đạt độ nhám lên đến Ra 0,8 μm hoặc Ra 0,4 μm, cùng các góc bo tròn bán kính 3 mm, đáp ứng những yêu cầu khắt khe về vệ sinh và khả năng làm sạch.

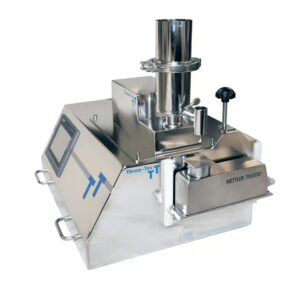

ZD x FB ĐỊNH LƯỢNG THEO TRỌNG LƯỢNG
Với giải pháp ZD x FB dạng để bàn (table-top), các mẻ sản xuất nhỏ có thể được định lượng và nạp liệu theo phương pháp trọng lượng (gravimetric) với độ chính xác rất cao.
Đặc điểm nổi bật:
- Tích hợp bộ điều khiển định lượng theo trọng lượng FTA.
- Định lượng có độ chính xác cao với bộ cấp liệu ZD FB 5 mm hoặc 9 mm (độ phân giải đến 0,01 g).
- Bộ cân điện tử có thể điều chỉnh độ cao linh hoạt.
- Chức năng chạy theo mẻ được điều khiển bằng bàn đạp chân (footswitch).
- Thiết kế nhỏ gọn và linh hoạt.
- Tuân thủ các tiêu chuẩn GMP và FDA.

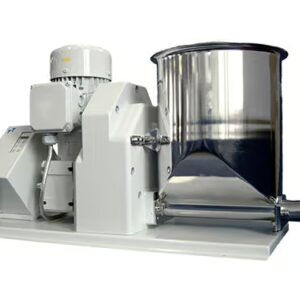

ZD 32 FB
Bộ cấp liệu định lượng trục vít đôi đáy phẳng ZD 32 FB kiểu thể tích (volumetric), được trang bị cánh gạt đáy (floor scraper), đặc biệt phù hợp để định lượng các loại bột có đặc tính từ chảy kém đến chảy tự do nhưng có xu hướng vón cục, bám dính trên thành phễu chứa hoặc tạo cầu liệu mạnh (bridging).
Cánh gạt đáy giúp đưa vật liệu rời ra khỏi phễu một cách nhẹ nhàng, liên tục và triệt để, đảm bảo dòng cấp liệu ổn định và nâng cao độ chính xác trong quá trình định lượng.

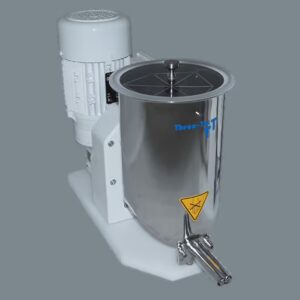

ZD 22 B ĐỊNH LƯỢNG THEO THỂ TÍCH
Bộ cấp liệu định lượng trục vít đôi ZD 22 B kiểu thể tích (volumetric), được trang bị bộ hỗ trợ xả liệu/phá vòm liệu (discharge aid/bridge breaker), cơ cấu bảo vệ chống xâm nhập (anti-intrusion protection) cùng ống xả liệu theo phương ngang hoặc phương đứng, đặc biệt phù hợp để định lượng các loại bột khó chảy, hạt (granules) và nhiều loại vật liệu rời khác.
Bộ phá vòm liệu giúp ngăn ngừa hiện tượng tạo cầu liệu trong phễu chứa, đảm bảo dòng vật liệu được cấp liên tục và ổn định, từ đó nâng cao độ chính xác của quá trình định lượng.

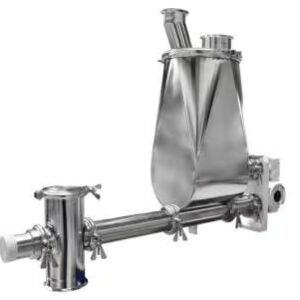

ED 65 T-QC ĐỊNH LƯỢNG THEO THỂ TÍCH
Các bộ cấp liệu thay nhanh trục vít đơn ED 65 T-QC kiểu định lượng theo thể tích (volumetric) và định lượng theo trọng lượng (gravimetric) được thiết kế để tháo lắp và vệ sinh cực kỳ dễ dàng. Nhờ sử dụng các chốt khóa tháo nhanh (quick-release fasteners), quá trình tháo rời không cần bất kỳ dụng cụ hỗ trợ nào.
Các trục vít định lượng được cố định bằng khóa ngàm dạng bayonet nằm bên trong trục vít, cho phép tháo lắp chỉ bằng một thao tác xoay đơn giản 90°.
Các bộ cấp liệu thay nhanh ED 65 T-QC đặc biệt phù hợp để định lượng các vật liệu có khả năng chảy tốt và chảy tự do, chẳng hạn như:
- Bột (powders)
- Mảnh hoặc vảy (flakes)
- Sợi (fibres)
- Hạt (granules)
- Kết tụ hạt (agglomerates)
với kích thước hạt lên đến 5 mm.

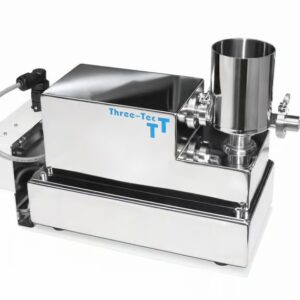

ZD 9 FB MÁY ĐÙN TRỤC VÍT ĐÔI
Thiết bị cấp liệu trục vít đôi ZD 9 FB với thiết kế đáy phẳng phù hợp cho việc định lượng chính xác theo thể tích (volumetric) hoặc trọng lượng (gravimetric) đối với các loại bột từ chảy kém đến chảy tự do nhưng có xu hướng vón cục, bám dính trên thành phễu hoặc dễ tạo cầu liệu (bridging).
Cánh gạt đáy (floor scraper) giúp đưa vật liệu rời ra khỏi phễu một cách nhẹ nhàng và triệt để, đảm bảo quá trình xả liệu ổn định và hạn chế tối đa lượng vật liệu tồn đọng.

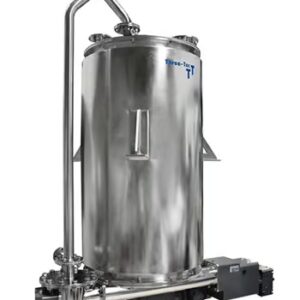

ZD 80 BỘ CẤP LIỆU TRỤC VÍT ĐÔI
Bộ cấp liệu trục vít đôi ZD 80 FB được trang bị cánh gạt đáy (floor scraper), phù hợp để xử lý nhiều loại vật liệu rời có đặc tính từ chảy tốt đến chảy kém, chẳng hạn như bột mịn, bột thông thường và hạt vi mô (microgranules) với kích thước hạt từ 0,02 đến 1 mm.
Thiết bị có thể được tùy chỉnh tối ưu cho từng quy trình cụ thể thông qua nhiều tùy chọn cấu hình khác nhau, giúp đáp ứng linh hoạt các yêu cầu trong ngành dược phẩm, thực phẩm, hóa chất và vật liệu kỹ thuật.
ED 20/ ED 20 B ĐỊNH LƯỢNG THEO THỂ TÍCH
Các bộ cấp liệu định lượng trục vít đơn ED 20 và ED 20 B kiểu thể tích (volumetric), có hoặc không có bộ hỗ trợ xả liệu/phá vòm liệu (discharge aid/bridge breaker), được trang bị cơ cấu bảo vệ an toàn chống can thiệp (intervention protection) cùng ống xả liệu theo phương ngang hoặc phương đứng.
Thiết bị đặc biệt phù hợp để định lượng các vật liệu có khả năng chảy tốt như:
- Bột chảy tự do (free-flowing powder)
- Mảnh hoặc vảy (flakes)
- Sợi (fibres)
- Hạt (granules)
với kích thước hạt lên đến 3 mm.

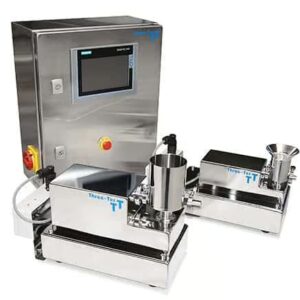

ZD 5 FB HỆ THỐNG CẤP LIỆU i6000
Hệ thống cấp liệu ZD 5 FB i6000 được trang bị cảm biến tải trọng (load cell) WL260 SP-S AE tích hợp sẵn và bộ điện tử cân WP231 của Siemens, là giải pháp lý tưởng cho các ứng dụng định lượng yêu cầu độ chính xác rất cao.
Giải pháp all-in-one tiên tiến này có thể được bố trí và lắp đặt dễ dàng nhờ thiết kế đường đi dây điện được tối ưu hóa và trọng lượng nhẹ. Nhờ khoảng cách rơi của vật liệu thấp, thiết bị ít bị ảnh hưởng bởi các tác động bên ngoài như luồng gió, rung động hoặc các nhiễu động môi trường khác, từ đó giúp quá trình định lượng trở nên ổn định và đáng tin cậy hơn.
Ngoài ra, trọng lượng nhẹ của thiết bị còn giúp nâng cao độ phân giải và độ nhạy của cảm biến tải trọng, góp phần cải thiện độ chính xác của quá trình cân và định lượng.
Tùy theo yêu cầu ứng dụng, hệ thống cấp liệu này có thể được thiết kế tuân thủ các tiêu chuẩn và hướng dẫn: GMP, FDA, ATEX
Ưu điểm nổi bật
- Linh hoạt (Flexibility)
- Đa chức năng (Multifunctional)
- Tiết kiệm không gian (Space-saving)
- Hiệu quả và kinh tế (Efficient and economical)
- Trọng lượng nhẹ (Lightweight)
- Hệ thống đi dây được tối ưu hóa (Optimized cable routing)
ZD 12 FB ĐỊNH LƯỢNG THEO THỂ TÍCH
Bộ cấp liệu định lượng trục vít đôi đáy phẳng ZD 12 FB kiểu thể tích (volumetric), được trang bị cánh gạt đáy (floor scraper), đặc biệt phù hợp để định lượng các loại bột từ chảy kém đến chảy tự do nhưng có xu hướng vón cục, bám dính trên thành phễu chứa hoặc tạo cầu liệu mạnh (strong bridging).
Cánh gạt đáy giúp vật liệu được tháo ra khỏi phễu một cách nhẹ nhàng và triệt để, đảm bảo dòng cấp liệu liên tục, ổn định và giảm thiểu lượng vật liệu tồn đọng.

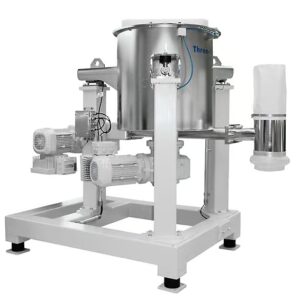

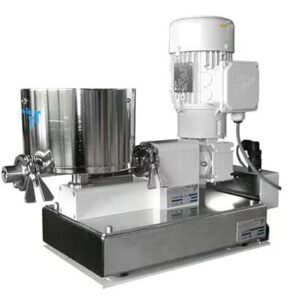

ZD 55 FB ĐỊNH LƯỢNG THEO TRỌNG LƯỢNG
Bộ cấp liệu định lượng trục vít đôi đáy phẳng ZD 55 FB kiểu định lượng theo trọng lượng (gravimetric), được trang bị bộ cân vi sai (differential weigher) và cánh gạt đáy (floor scraper), đặc biệt phù hợp để định lượng các loại bột từ chảy kém đến chảy tự do nhưng có xu hướng vón cục, bám dính trên thành phễu chứa hoặc tạo cầu liệu mạnh (strong bridging).
Cánh gạt đáy giúp vật liệu rời được tháo ra khỏi phễu một cách nhẹ nhàng và triệt để, đảm bảo dòng vật liệu ổn định, hạn chế tồn đọng và nâng cao độ chính xác của quá trình định lượng.

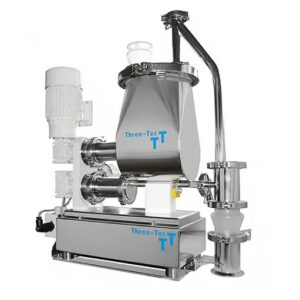

THIẾT BỊ THÁO LẮP NHANH
Các thiết bị định lượng thay nhanh sử dụng trục vít đơn hoặc trục vít đôi, hỗ trợ cả phương pháp định lượng theo thể tích (volumetric) và định lượng theo trọng lượng (gravimetric), được thiết kế để tháo lắp và vệ sinh cực kỳ thuận tiện.
Nhờ sử dụng các chốt khóa tháo nhanh (quick-release fasteners), toàn bộ quá trình tháo rời có thể thực hiện mà không cần bất kỳ dụng cụ nào. Các trục vít định lượng được cố định bằng khóa ngàm kiểu bayonet nằm bên trong trục vít và có thể tháo lắp dễ dàng chỉ với một thao tác xoay 90°.
Ngoài ra, phễu cấp liệu cũng có thể được tháo rời và thay thế cùng với sản phẩm, giúp việc chuyển đổi giữa các loại nguyên liệu diễn ra nhanh hơn và tránh nguy cơ nhiễm chéo giữa các sản phẩm.
Các phễu chứa dạng côn hoặc dạng máng (trough-shaped) đặc biệt phù hợp với các loại vật liệu dạng hạt có khả năng chảy tốt.
Các thiết bị có sẵn:
- ZD 12 T-Q
- ED 40-Q
- ED 50-Q
- ED 65-Q
- ED 65 T-QC

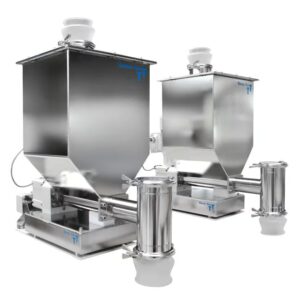

ED 40 ĐỊNH LƯỢNG THEO TRỌNG LƯỢNG
Bộ cấp liệu định lượng trục vít đơn ED 40 kiểu định lượng theo trọng lượng (gravimetric), không trang bị bộ hỗ trợ xả liệu/phá vòm liệu (discharge aid/bridge breaker), với tùy chọn ống xả liệu theo phương ngang hoặc phương đứng, đặc biệt phù hợp để định lượng các vật liệu có khả năng chảy tốt và chảy tự do như:
- Bột (powders)
- Mảnh hoặc vảy (flakes)
- Sợi (fibres)
- Hạt (granules)
- Kết tụ hạt (agglomerates)
với kích thước hạt lên đến 10 mm.
Ống xả liệu và đầu nối nạp liệu (refill nozzle) được trang bị ống nối mềm dạng bellow, giúp quá trình cấp liệu diễn ra không phát tán bụi, đảm bảo môi trường làm việc sạch sẽ và giảm thất thoát nguyên liệu.

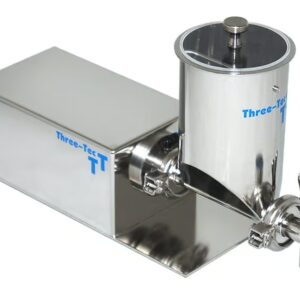

ED 12 ĐỊNH LƯỢNG THEO THỂ TÍCH
Bộ cấp liệu định lượng trục vít đơn ED 12 kiểu thể tích (volumetric), không trang bị bộ phá vòm liệu (bridge breaker/bridge destroyer), được tích hợp cơ cấu bảo vệ tiếp xúc an toàn cùng ống xả liệu theo phương ngang hoặc phương đứng. Thiết bị đặc biệt phù hợp cho việc định lượng chính xác các lượng vật liệu nhỏ có đặc tính chảy tự do, chẳng hạn như:
- Bột (powders)
- Mảnh hoặc vảy (flakes)
- Sợi (fibres)
- Hạt (granules)
- Kết tụ hạt (agglomerates)
Do kích thước nhỏ gọn của thiết bị, kích thước hạt vật liệu được giới hạn ở mức tối đa 2 mm.

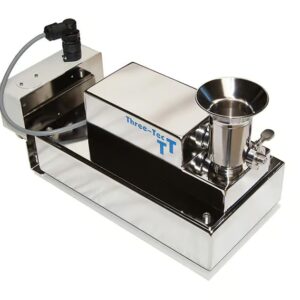

ZD 5 FB MÁY CẤP LIỆU NHỎ NHẤT THẾ GIỚI
Được xem là bộ cấp liệu định lượng trục vít đôi đáy phẳng nhỏ nhất thế giới, thiết bị này đặc biệt phù hợp để định lượng các loại bột từ chảy kém đến chảy tự do nhưng có xu hướng vón cục, bám dính trên thành phễu chứa hoặc dễ tạo cầu liệu mạnh (strong bridging).
Nhờ thiết kế đáy phẳng kết hợp cơ cấu cấp liệu trục vít đôi, thiết bị đảm bảo dòng vật liệu ổn định và đồng đều ngay cả đối với các nguyên liệu có đặc tính chảy khó, giúp nâng cao độ chính xác và độ tin cậy của quá trình định lượng.

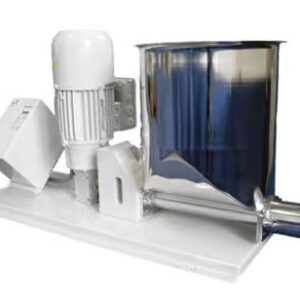

ED 55/ ED 55 B ĐỊNH LƯỢNG THEO THỂ TÍCH
Các bộ cấp liệu định lượng trục vít đơn ED 55 và ED 55 B kiểu thể tích (volumetric), có hoặc không được trang bị bộ hỗ trợ xả liệu/phá vòm liệu (discharge aid/bridge breaker), phù hợp để định lượng các loại hạt (granules) có khả năng chảy tốt với kích thước hạt lên đến 10 mm.

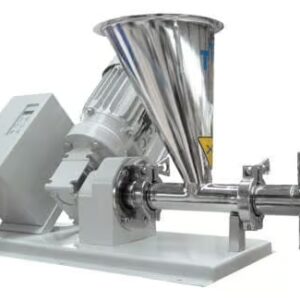

ED 40 Q/ ED 50 Q/ ED 65 Q CÁC MÁY CẤP LIỆU
Các bộ cấp liệu định lượng trục vít đơn ED XX Q-Line chi phí tối ưu, không trang bị bộ phá vòm liệu (bridge destroyer/bridge breaker), phù hợp để định lượng các loại hạt (granules) có khả năng chảy tốt với kích thước hạt lên đến 15 mm.
Các đai kẹp lắp đặt (mounting clamps) giúp việc lắp ráp phễu chứa và ống xả liệu trở nên nhanh chóng và dễ dàng. Ngoài ra, người dùng cũng có thể lắp thêm các phễu chứa khác bằng hệ thống kẹp này, mang lại tính linh hoạt cao khi thay đổi nguyên liệu hoặc ứng dụng.
Các lĩnh vực ứng dụng
Dược phẩm
- Hoạt chất dược phẩm
- Tá dược
- Cấp liệu cho máy ép viên nén
- Hệ thống định lượng đa thành phần
- Định lượng theo thể tích
- Định lượng theo trọng lượng
- Nạp liệu theo mẻ hoặc cấp liệu liên tục
Thực phẩm & Thức ăn thú cưng
- Ngũ cốc
- Thức ăn cho thú cưng và thức ăn thủy sản
- Thực phẩm bổ sung
- Hương liệu thực phẩm
- Protein thực vật tạo cấu trúc và sản phẩm thay thế thịt
- Bột pha chế đồ uống
- Bột mì, tinh bột và nguyên liệu ngành bánh
Ngành hóa chất
- Chất tẩy rửa
- Khoáng sản và vật liệu khoáng
- Phân bón
- Hóa chất chống đóng băng
- Bột mực (toner)
- Bụi công nghiệp và phấn hoa
- Bột kim loại và các loại bột khó cấp liệu
- Vật liệu gốm sứ
- Đá khô (CO₂ rắn)
- Mỹ phẩm
Nhựa
- Hạt nhựa và vật liệu dạng hạt
- Masterbatch (hạt màu, phụ gia cô đặc)
- Cấp liệu bên hông cho máy đùn
Nếu Quý khách hàng có thắc mắc về các ứng dụng mở rộng, hãy liên hệ với chúng tôi theo địa chỉ dưới đây để được tư vấn thêm.
